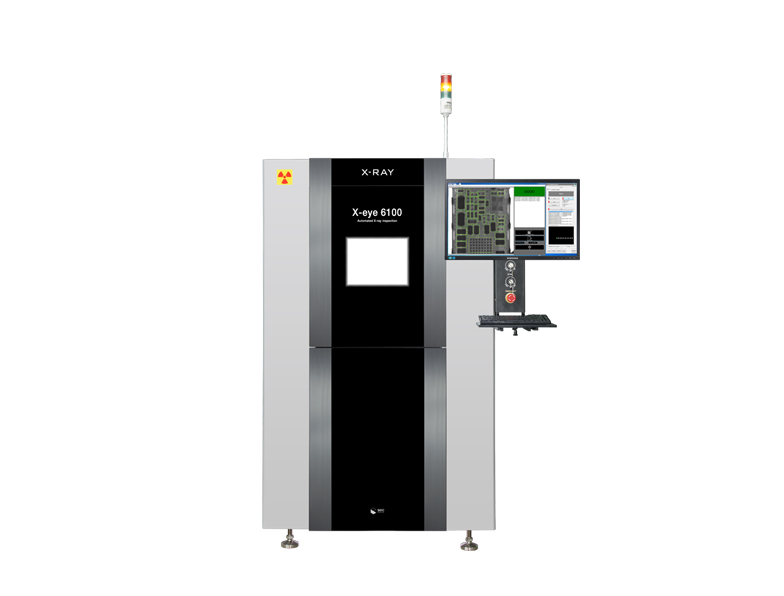

X-eye 6100

In-Line 2D AXI



  • 고속 2D In-Line 검사 설비

  • BGA, Chip, QFN, QFP, Battery

  • Short, Bridging, Manhattan, Miss align 등 검사



In-Line 2D X-ray 검사장비
PCB의 Solder Joint 및 다른 Hidden Component에 대한 불량을 In-Line으로 자동검사를 수행하는 장비 입니다.
검사하고자 하는 영역을 사용자가 직접 설정하여 불량을 검출해 내는 Application 맞춤형 장비 입니다.
특히 Area 방식의 이미지 촬영으로 빠르면서도 고해상도의 결과를 얻을 수 있습니다.



Specifications

X-ray Tube 130 kV / 200 ㎂
Min. Resolution 5㎛
Table Size 400 X 400 mm
AXIS n/a
Detector 5 inch FPXD
CT Scan Method Unable CT
Objects BGA, Chip, QFN, QFP, Battery
Foot print 1,020 x 1,350 x 1,720 mm
Weight 1,500kg

SMT Chip BGA (Short, Miss align, Missing)

Battery Inspection

Applications
